| 決済方法: | T/T,ウェスタン・ユニオン |
| 測定チャネル: N (同時測定,N: 4-8) | |
| チャネル隔離抵抗:>100MW | 通信方法:イーサネット通信 |
| 常電圧制御範囲: ± 10V | 常流制御範囲: ± 1A |
| 潜在制御精度:0.1%×フルスケール表示 ± 1mV | 電流制御精度: 0.1% × 全スケール読み取り |
| 潜在的な感度: 10mV (>100Hz), 3mV (<10Hz) | 電流感度:<1pA |
| 潜在上昇時間:<1mS (<10mA),<10mS (<2A) | 電流範囲: 2A~2nA,合計10レベル |
| 参照電極のインプットインピーダンスは 1012W 20pF | 最大出力電流: ± 1A |
| スロット出力圧: ± 21V | スキャニング電流増幅: 1mA @ 1A/mS |
| CVとLSVスキャン速度:0.001mV~10000V/s | 潜在スキャン潜在増加: 0.076mV @ 1V/mS |
| CAとCCパルス幅: 0.0001-65000s | DPVとNPVパルス幅: 0.0001-1000s |
| SWV周波数:0.001-100KHz | 最低電圧増強能力:0.075mV |
| ADデータ収集: 16bit@1MHz, 20bit @1kHz | IMP周波数: 10uHz~1MHz |
| DA解像度: 16ビット セットアップ時間: 1mS | 電流と電源容量の範囲:自動設定 |
| 低通行フィルター: 8セグメントプログラム可能 | |
| 電気化学インペダンス測定指標 | |
| シグナル発電機 | |
| 周波数応答:10uHz~1MHz | AC信号幅:1mV~2500mV |
| 周波数精度:0.005% | 信号解像度:0.1mV RMS |
| DDS出力インペダンス: 50W | DCバイアス電圧: -10Vから+10V |
| シナス波の歪み率:<1% | 波形:シナス波,三角波,四角波 |
| スキャン方法:ロガリズム/線形,増加/減少 | |
| シグナル分析機 | |
| 最大統合時間: 106 回転または 105 秒 | 測定時間の遅延: 0-105s |
| 最低統合時間:10mSまたは1サイクルで最も長い時間 | |
| DC偏差補償 | |
| 潜在的な補償範囲: -10Vから+10V | 電流補償範囲: -1Aから+1A |
| 帯域幅調整:自動または手動で設定,合計8つの調整可能なレベル | |
2ソフトウェアの機能テスト方法

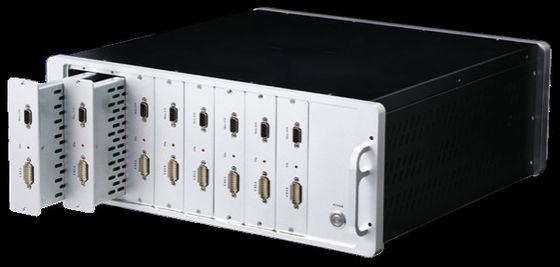

複数のチャネルを持つCS電気化学作業ステーションの基本機能は以下のとおりである.
静止状態の偏振: オープン・サーキット・ポテンシャル測定 (OCP), 恒常・ポテンシャル偏振 (i-t曲線), 恒常電流偏振, 動的・ポテンシャルスキャン (TAFEL曲線),動的電流スキャニング (DGP)
臨時偏振:任意の常動電流ステップ波,任意の常動電流ステップ波,常動電流ステップ (VSTEP),常動電流ステップ (ISTEP)
タイミング分析:クロノポテンチオメトリ (CP),クロノアンペロメトリ (CA),クロノアンペロメトリ (CC)
電圧分析: 線形スウィープボルトメトリ (LSV), 線形サイクルボルトメトリ (CV), ステップサイクルボルトメトリ (SCV) #, 平方波ボルトメトリ (SWV) #, 微分パルスボルトメトリ (DPV) #,通常のパルス電圧測定 (NPV) #,従来の微分パルス電圧測定 (DNPV) #,微分パルス電流検出 (DPA) #,二重微分パルス電流検出 (DDPA) #,三重パルス電流検出 (TPA) #,インテグレートパルス電流検出器 (iPad) #,交流電流電圧測定 (ACV) #,第二のハーモニック交流電流電圧測定 (SHACV) #,フーリエ変換交流電流電圧測定 (FTACV) #
バッテリー測定: バッテリー充電・放電試験,恒常電流充電・放電,恒常電圧充電・放電常流間隔タイトレーション技術 (GITT)常電位間隔定位技術 (PITT)
上記の機能は,電化学分野におけるほとんどのエネルギー材料の研究ニーズを満たすことができます.
|
|
